BQ671氣動保溫球閥 氣動對夾式保溫球閥

更新時間：2016-11-04

BQ671對夾式氣動保溫球閥采用一體化整體結構，BQ671氣動溫球閥具有比一般球閥體積小、重量輕、密封性能俱佳等優點，BQ671氣動保溫球閥夾套采用碳素鋼管焊接比鑄造的更加耐壓牢固，具有良好的保溫保冷特性，且通徑與管徑一致，同時又能有效降低管路中介質熱量損失。BQ671對夾式氣動保溫球閥主要用于石油、化工、冶金、制藥、食品等各類系統中，以輸送常溫下會(huì )凝固的高粘度介質。

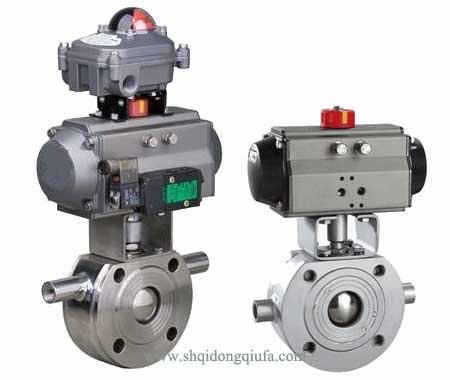

BQ671氣動保溫球閥
BQ671對夾式氣動保溫球閥的氣動執行機構有雙作用式和單作用式(彈簧復位)，齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出力大，有雙作用式和單作用式。
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與內螺紋氣動球閥的同步精度。

BQ671對夾式氣動保溫球閥規格標準：
公稱通徑DN(mm) 15 20 25 32 40 50 65 80 100 125 150 200
額定流量系數KV 21 38 72 112 170 273 384 512 940 1452 2222 3589
公稱壓力(MPa) PN1.6、2.5、4.0、6.4 MPa；ANSI 150、300LB
閥體形式 法蘭式：分體式鑄造球閥；對夾式：整體式鑄造閥體
連接形式 法蘭式、對夾式
閥芯形式 "O"型球形閥芯
泄露量Q 按GB/T4213-92，小于額定KV0.01% (軟密封：零泄露)
基本誤差 帶定位器：小于全行程的±2%
回差 帶定位器：小于全行程的±2%
可調范圍 250：1 350：1
配置執行機構 GT、AT、ST系列單雙作用氣動執行器
控制方式 開關兩位控制、4～20mA模擬量信號控制

BQ671 BQ671F氣動保溫球閥安裝選型：
執行器型號 GT、AT、ST系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

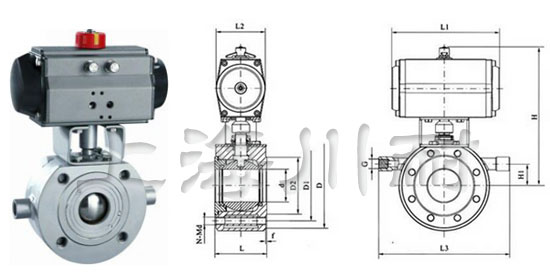

BQ671氣動保溫球閥尺寸：
公稱通徑 外形尺寸
d L L1 L2 L3 H H1
15 14 35 140/178 62/75 150 170/176 15
20 19 38 140/178 62/75 160 175/181 20
25 25 42 140/214 62/91 190 180/214 20
32 29 50 164/214 75/91 210 215/243 25
40 38 60 164/246 75/101 230 225/263 30
50 48 70 190/295 91/112 250 248/274 30
65 64 95 210/295 101/112 270 258/284 45
80 76 118 247/395 112/139 300 300/326 50
100 95 140 276/478 127/176 340 315/370 70
125 112/118 175/195 348/562 159/206 360 375/440 80
150 135/150 210/260 378/724 176/228 420 428/500 95

BQ671氣動對夾式保溫球閥結構：
對夾式氣動保溫球閥結構圖
