氣動內螺紋三通球閥 Q614F Q615F

更新時間：2018-07-11

氣動內螺紋三通球閥結構規格標準，專業Q614F Q615F氣動三通內螺紋球閥生產廠家，常見氣動內螺紋三通球閥有兩種結構，L型（Q614F）和T型（Q615F）。
其中L型適用于介質的流向切換，能使相互垂直的兩個通道聯通，T型適用于介質的分流，合流或流向切換。雙層閥桿填料符合國標和美標的泄露測試要求，在系統泄壓后無需拆下整個閥體就能進行檢查和維修。

氣動內螺紋三通球閥產品特點：
1、氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
2、兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。

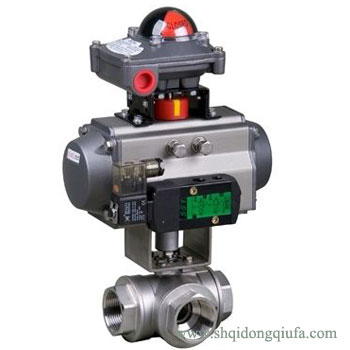

氣動三通內螺紋球閥
內螺紋氣動三通球閥生產標準：
閥體形式 不銹鋼三通鑄造球型閥
公稱通徑 DN15～50mm
公稱壓力 PN1.6、2.5、4.0、6.4 MPa
連接形式 螺紋式(適用于1/2"～2")
壓蓋型式 螺母旋緊式
密封填料 V型聚四氟乙烯填料、PPL高溫密封材料

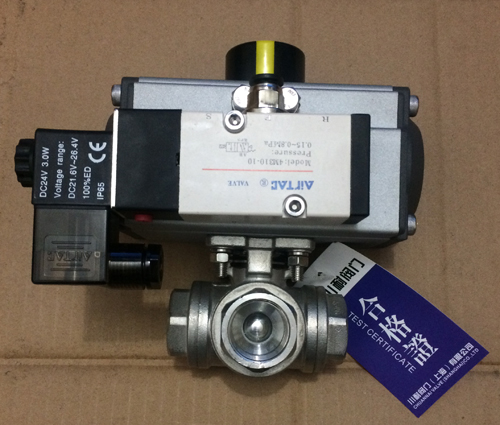

內螺紋氣動三通球閥

三通氣動螺紋球閥尺寸規格：
Q614F Q615F氣動內螺紋三通球閥規格尺寸
DN G L L1 H W
mm in
15 1/2″ 12 G1/2″ 60 30 110 140
20 3/4″ 15 G3/4″ 74 37 115 140
25 1″ 20 G1″ 80 40 120 140
32 1 1/4″ 25 G1 1/4″ 104 52 135 164
40 1 1/2″ 34 G1 1/2″ 114 57 145 164
50 2″ 48 G2″ 140 70 190 190

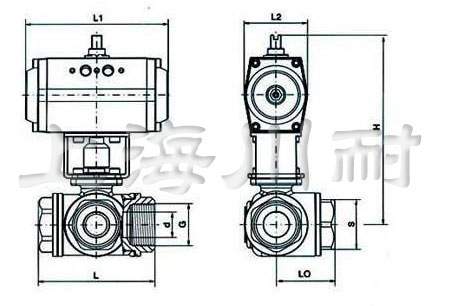

氣動內螺紋三通球閥結構圖：
不銹鋼氣動內螺紋三通球閥結構圖
