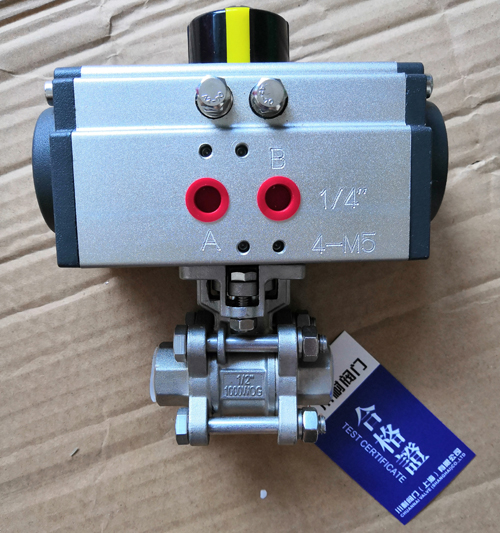

三片式高平臺氣動球閥 不銹鋼高平臺三片式螺紋

更新時間：2020-11-02

三片式高平臺氣動球閥的閥體使用全自動數控加工中心精加工，采用高平臺結構直連氣動執行機構，穩定可靠的一體式安裝，三片式高平臺氣動螺紋球閥結構合理、造型精致。氣動三片式高平臺球閥的閥座采用彈性密封結構，密封可靠，啟閉快速簡便。閥桿采用倒密封的下裝式結構，閥腔異常升壓時，閥桿不會(huì )被沖出。

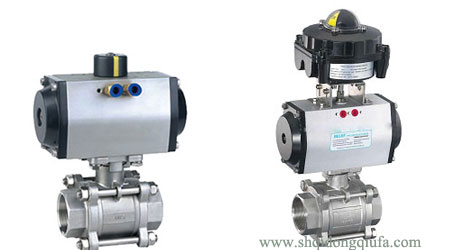

三片式高平臺氣動螺紋球閥

氣動三片式高平臺球閥材質規格：
公稱通徑DN(mm) DN6-DN100
材料\材料代號 C P R
主要零件 閥體 WCB CF8 304 CF8M 316
球板 WCB CF8 304 CF8M 316
閥桿 2Cr13 0Cr18Ni9 0Cr17Ni12Mo2
密封圈 增強聚四氟乙烯 對位聚笨
填料 聚四氟乙烯 柔性石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃～350℃
執行器 型號 63系列、SW系列
氣源壓力 0.3～1.0MPa

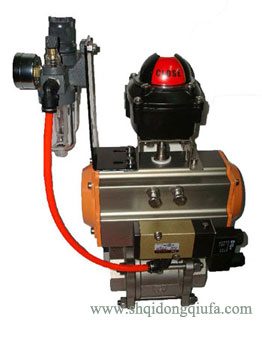

氣動三片式高平臺螺紋球閥

高平臺三片式氣動球閥尺寸標準：
公稱通徑DN(mm) 尺 寸
三段式 對焊式 承插焊式
G L d L d D L d D1 A
6 1/4 65 11.6 65 11.6 18 65 11.6 14.1-14.3 9.5
10 3/8 65 12.7 65 12.7 18 65 12.7 17.55-17.8 9.5
15 1/2 67 15 67 15.8 24 67 15 21.7-21.95 9.5
20 3/4 82 20 82 20 28 82 20 27.05-27.3 11.1
25 1 91 25 91 25 34 91 25 33.8-34.05 12.7
32 11/4 108 32 108 32 41 108 32 42.55-42.8 14.3
40 21/2 139 38 129 38 49 129 38 48.65-48.9 15.9
50 2 148 50 148 50 62 148 50 61.1-61.35 17.4
65 21/2 186 64 193 64 78
80 3 206 78 222 78 94
100 4 240 98 273 98 124

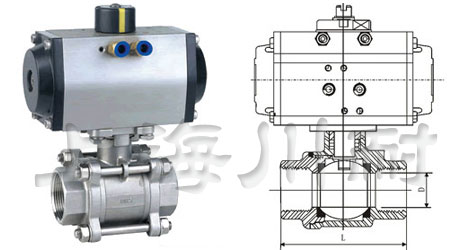

不銹鋼三片式高平臺氣動球閥結構：
三片式高平臺氣動球閥結構圖
