Q647H氣動硬密封固定球閥

更新時間：2015-11-25

Q647H氣動硬密封固定球閥簡介：
Q647H氣動硬密封固定球閥磨擦力小，操作簡便，Q647H氣動硬密封固定球閥小軸底部沒有調整片，保證球與密封圈的接處位置。全通徑的結構使球閥流量孔與管內徑一致，以便管線清掃。與電氣閥門定位器配套，輸入4～20mADC信號及0.4～0.7MPa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。

Q647H硬密封氣動固定球閥優點：
1、每個球閥都有兩個可動密封座，兩個方向都能密封，因而安裝時不須考慮介質的流向。
2、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免靜電打火點燃易燃介質。確保系統安全。
3、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結構。

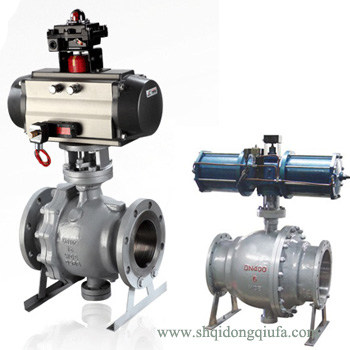

Q647H氣動硬密封固定球閥

Q647H固定式氣動硬密封球閥規格型號標準：
執行器型號 GT、AT、ST、SR系列單雙作用氣動執行器
供氣壓力 0.4～0.7MPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30～+70℃
作用形式 單作用執行機構、雙作用執行機構
可配附件 定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等

Q647H氣動硬密封固定球閥尺寸標準：
公稱通徑 DN25—DN800
公稱壓力PN(MPa) 1.6 2.5 4.0
公稱壓力
PS(MPa)		 強度試驗 2.4 3.8 6.0
密封試驗 1.8 2.8 4.4
材料\材料代號 C P R
主要零件 閥體 WCB ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
球 體 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
閥 桿 2Cr13 1Cr18Ni9Ti 1Cr18Ni12MoTi
密封圈 增強聚四氟乙烯 對位聚苯 硬質合金
填 料 聚四氟乙烯 柔性石墨
適用工況 適用介質 水、蒸汽、油品 硝酸類 醋酸類
適用溫度 -28℃ - 300℃
執行器 型 號 AW/DA/SR系列、GTD/GTE系列、QGSY系列等
氣源壓力 0.4-0.7MPa
執行標準 設計制造 結構長度 法蘭尺寸 壓力溫度 試驗檢驗
GB12237 GB12221 GB9113 GB9131 GB13927

Q647H硬密封氣動固定球閥結構圖：
Q647H氣動硬密封固定球閥
