一、項目背景
2024年，華北某集中供熱公司在年度設備巡檢中發現，其蒸汽管網中多臺軟密封球閥出現不同程度的泄漏問題。該管網輸送介質為過熱蒸汽，工作溫度長期維持在380℃至420℃之間，峰值可達450℃，工作壓力2.5MPa。
原有軟密封球閥的PTFE密封座在持續高溫環境下逐漸軟化變形，導致閥門關不嚴、外泄漏頻發。據統計，僅2024年供暖季，因閥門泄漏導致的蒸汽損失約占總輸送量的3.6%，維修人員每月需緊急搶修2至3次，嚴重影響供熱穩定性。
客戶要求：提供一種能夠耐受450℃高溫、密封可靠、維護周期長的切斷閥方案。
二、解決方案
川耐閥門技術團隊前往現場勘察，采集了蒸汽溫度、壓力波動范圍等關鍵數據。經分析，必須采用硬對硬密封結構。
方案一：金屬硬密封結構

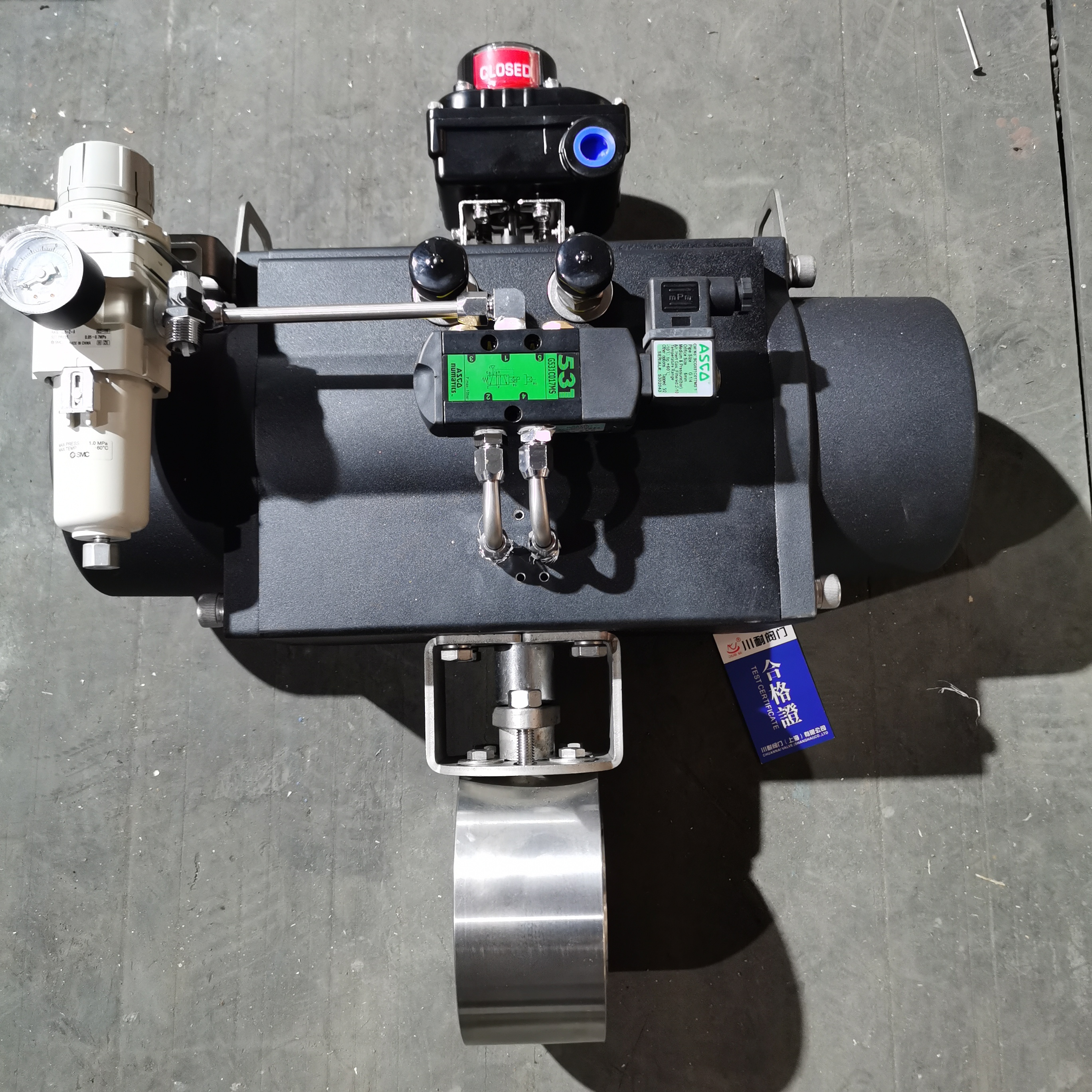

川耐推薦氣動硬密封球閥，閥座與球體均采用不銹鋼材質，球體表面噴涂碳化鎢，硬度達到HRC60以上。閥座采用彈性金屬密封結構，在高溫下仍能保持穩定的密封比壓，徹底解決軟密封材料高溫軟化問題。
方案二：耐高溫填料系統
針對高溫蒸汽易導致閥桿咬死、填料泄漏的問題，川耐采用柔性石墨填料，可長期耐受600℃高溫。同時設置散熱片式閥桿加長結構，降低填料函區域溫度，保護氣動執行器。
方案三：氣動執行器配套
配套雙作用氣動執行器及高溫型電磁閥、限位開關，控制信號接入中央控制室，實現遠程開關和狀態反饋。
三、應用效果
2024年8月，首批4臺DN150氣動硬密封球閥在供熱主線管段安裝就位。截至2025年5月，閥門已連續運行超過9個月，經歷完整供暖季考驗。運行數據顯示：
閥門啟閉操作累計超過300次，未出現卡澀或內漏
閥體各密封點保持零外漏，未產生維修工單
該管段蒸汽輸送損失由3.6%下降至1.2%以內
該熱力公司技術負責人評價：“這幾臺硬密封球閥裝上去之后，我們基本沒再為那段管路操心過。”
四、總結
本次項目驗證了川耐氣動硬密封球閥在450℃高溫蒸汽工況下的可靠性。金屬硬密封結構、耐高溫填料系統及穩定的氣動控制，共同保障了閥門在極端條件下的零泄漏運行。該方案目前已在該熱力公司其他高溫管段推廣應用。
